有关氢氧化铝的界面电性质分析

   氢氧化铝的等电点（下图2）中曲线1为氢氧化铝的电位与pH的关系，由此可以确定氢氧化铝的等电点pH为9.7。氢氧化铝的等电点相当高，说明在通常pH条件下表面荷正电。

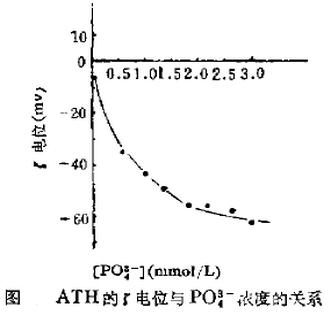

  氢氧化铝的电位与PO3-/4浓度的关系

  测定结果见下图。其表明了有PO3-/4存在使，氢氧化铝的表面负电荷随PO3-/4浓度增大而增大，但曲线变化的斜率随PO3-/4浓度增大而逐渐变小，这表明PO3-/4在氢氧化铝的表面上发生吸附或某些表面反应。

  氢氧化铝的电位与处理剂浓度的关系实验结果见下图。

  其中曲线1是在pH为11.5条件下（无PO3-/4）所测得的结果，曲线2为pH相近，但含有一定浓度PO3-/4（5mmol/L）时的实验结果。两者都表明随阳离子表而处理剂浓度增大，表面正电荷不断提高，并在’特定浓度处发生电荷转变，由原来的负电荷转变为正电荷。值得注怠的是相对电有转变浓度曲线2（含PO3-/4）的远大于曲线1（无PO3-/4) 的，前者为60umol/L，后者约10umol/L，这显然是由于在含PO3-/5条件下．氢氧化铝表面具有更多的负电荷。

  在吸附了PO3-/4或处理剂后氢氧化铝的等电点测定结果见图2中的曲线2（吸附PO3-/4）和3（吸附处理剂）。结果表明吸附了PO3-/4后氢氧化铝的等电点强烈向低pH方向移动，并转变为3.4，而吸附了处理剂后则强烈向高pH方向移动并转变为水久性正电找的表面。这种因吸附了离子而导致等电点移动的现象已被国内外一些学者研究过，这是由于Po3-/4和阳离子表面处理剂在氢氧化铝表面上分别发生特性吸附的结果。
